Enrolladores sin caja

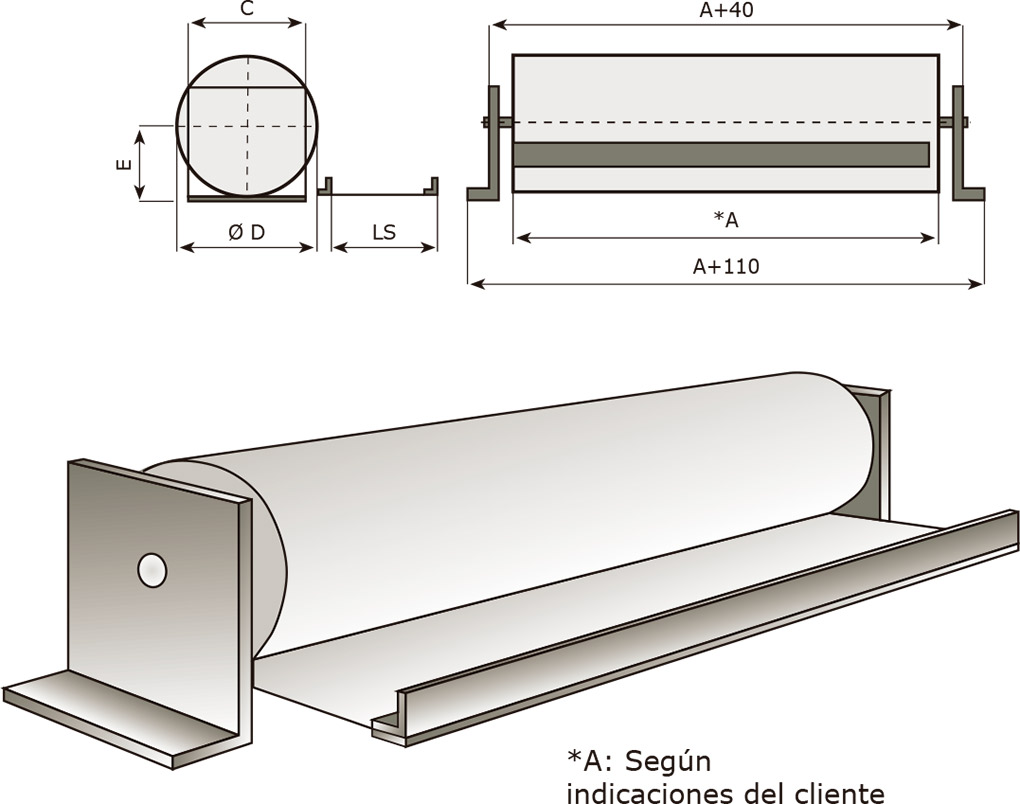

Croquis enrolladores sin cajaConstruídos a partir de un mecanismo interno de muelles y rodamientos, y utilizando una banda para cada tipo de exigencia.

Se emplean para la protección de guías, husillos, ó como elementos de seguridad de las máquinas, mesas elevadoras, etc...

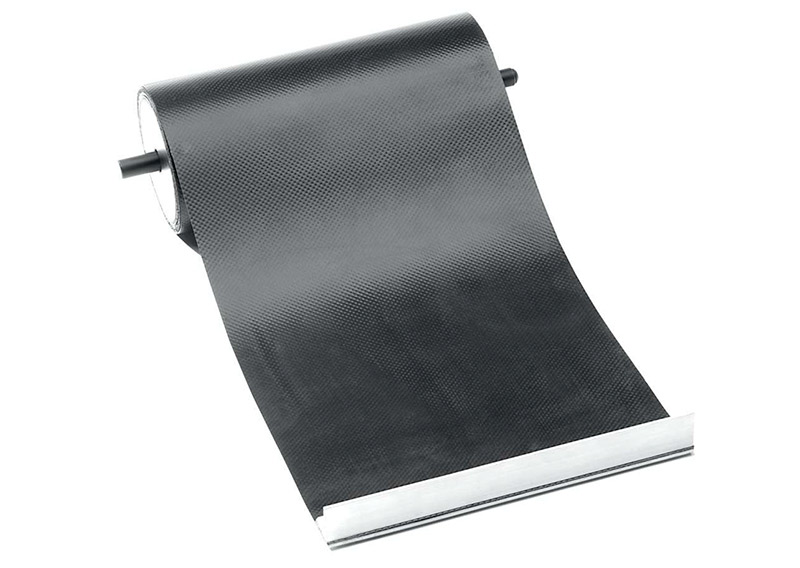

Enrolladores sin cajaLas características que tienen estos enrolladores son:

  • Menor ocupación de espacio, a mayor recorrido útil.
  • Facilidad en el montaje.
  • Funcionamiento silencioso.
  • Altas velocidades.



Dimensiones externas (mm) de los enrolladores sin caja

diámetro exterior Ø D
curso LS banda textil
e = 1,2 (negro)		 banda textil
e = 0,4 (negro)
banda de vidrio
aluminizado
e = 0,5 (negro)		 banda de acero
e = 0,25		 banda textil + acero
e = 1
300 68 64 65 66
500 71 65 66 69
1000 77 71 67 76
1500 82 75 69 80
2000 92 79 72 87
2500 102 85 75 95
3000 107 88 77 100
4000 122 96 82 114
5000 134 103 86 125
6000 147 109 189 136
7000 159 115 93 147

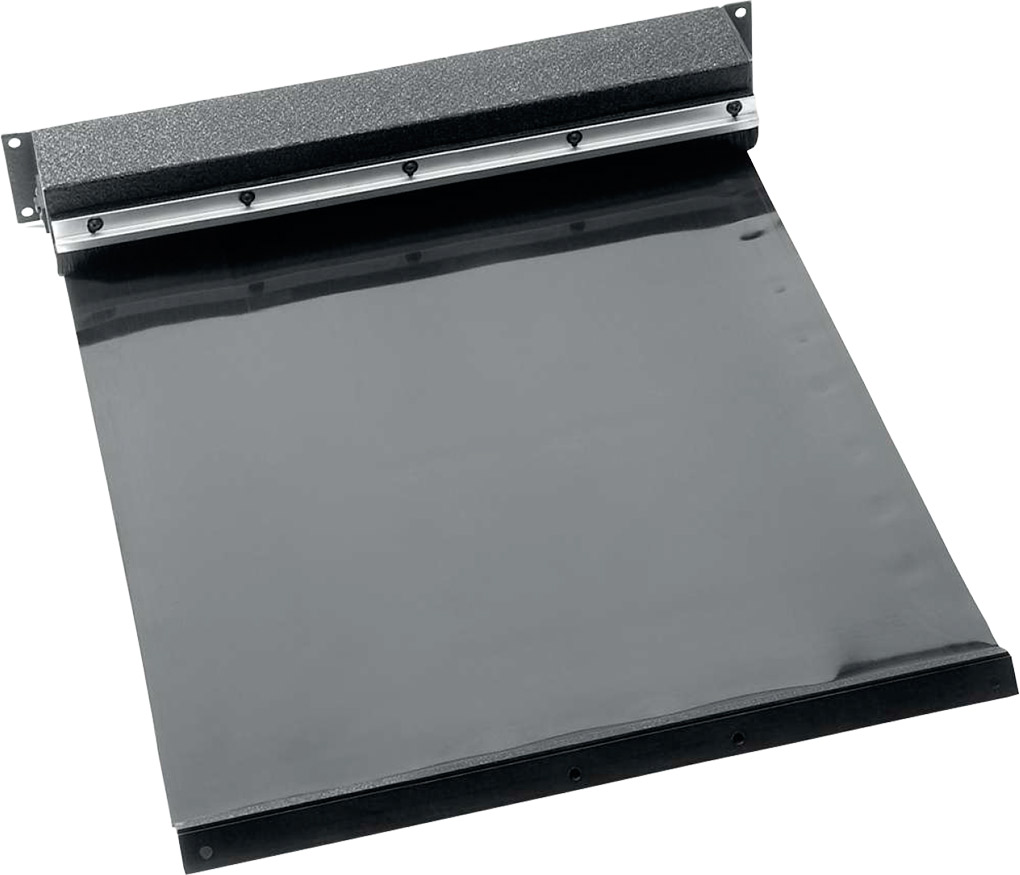

Enrolladores con caja

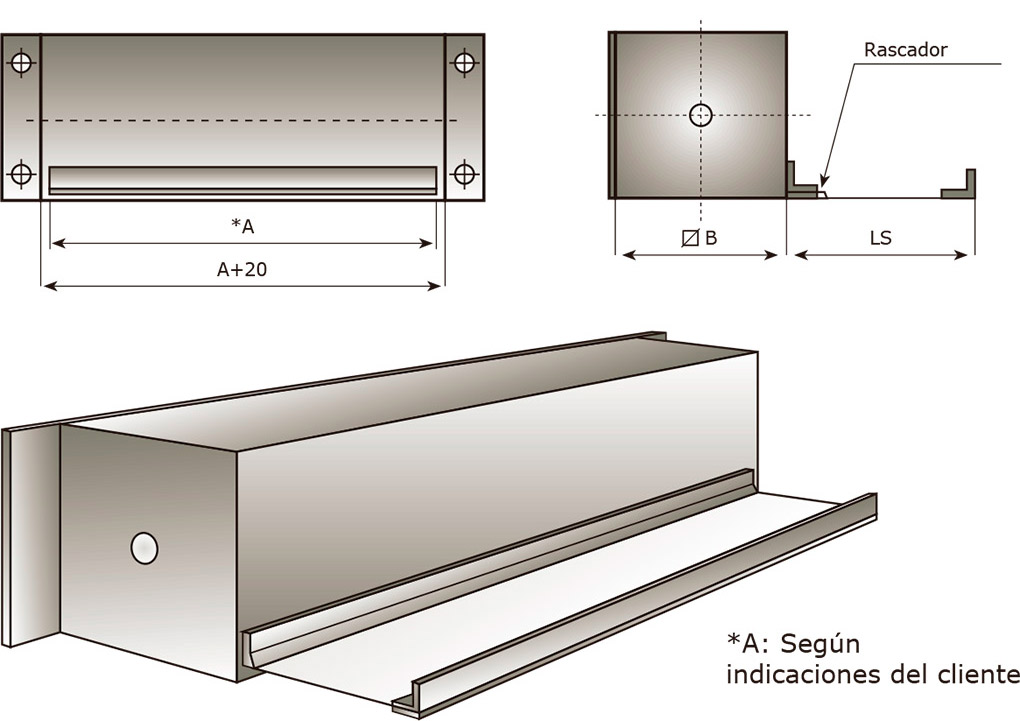

Croquis enrolladores con caja

Dimensiones externas (mm) de los enrolladores con caja

medida externa de la caja B
curso LS banda de acero
e = 0,25		 banda textil o banda de vidrio con viton
e = 0,5		 banda textil
e = 1,2
300 50 x 50 80 x 80 85 x 85
500 50 x 50 80 x 80 90 x 90
1000 60 x 60 85 x 85 100 x 100
1500 70 x 70 90 x 90 110 x 110
2000 75 x 75 95 x 95 110 x 110
2500 80 x 80 105 x 105 120 x 120
3000 90 x 90 105 x 105 130 x 130
4000 130 x 130 120 x 120 145 x 145
5000 140 x 140 140 x 140 155 x 155
6000 150 x 150 150 x 150 170 x 170
7000 160 x 160 150 x 150 180 x 180



tipos de banda

Enrolladores con caja

  • Banda en acero inoxidable:
    En espesor de 0,25 mm., anchura máxima recomendable de 500 mm resistente a 500ºC constante.
  • Banda textil en nylon + PVC:
    En espesores de 0,5 - 0,8 - 1 y 1,9 mm para protección contra el polvo, resistente a 70ºC.
  • Banda en fibra de vidrio con VITON:
    En espesor de 0,5 mm. resistente a 280ºC constante.
    (Vitón color negro, en una cara; Poliuretano color gris, en la otra)



posiciones de fijación

Posiciones de fijación



posiciones de montaje

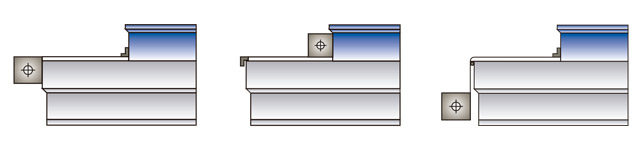

Posición de montaje horizontal
Posición de montaje horizontal

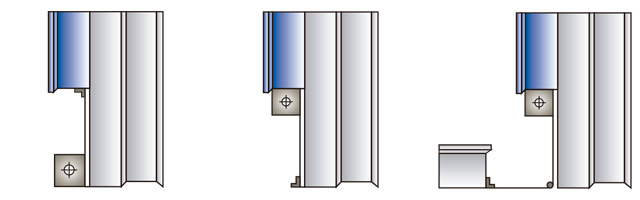

Posición de montaje vertical
Posición de montaje vertical

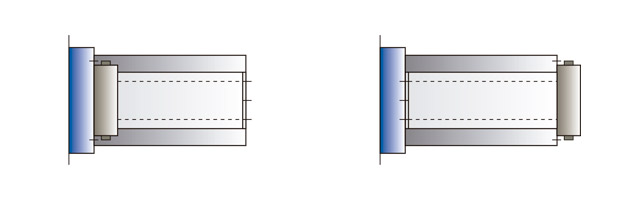

Posición de montaje transversal
Posición de montaje transversal
